안정적인 물리적 특성과 내화학성을 갖춘 UPVC 파이프 피팅은 다양한 산업 분야에서 배관 시스템에 선호되는 솔루션이 되었으며 다양한 응용 분야에 사용됩니다.
1. 급배수 시스템 구축
2. 산업 운송 시스템
3. 농업 및 도시 공학
4. 전력 및 통신 보호
Hengda의 UPVC 파이프 피팅은 원자재 선택부터 생산 공정까지 엄격하게 제어됩니다. 기존 파이프 피팅 및 표준 UPVC 제품과 비교하여 7가지 핵심 경쟁 우위를 보유하고 있습니다.
| 이점 | 특정 콘텐츠 | 고객가치 |
| 우수한 내식성 | 전기화학적 부식이 없습니다. 산, 알칼리, 염분 및 기타 화학 매체에 대한 탁월한 내성; 녹이나 스케일링이 없습니다. | 유지보수 빈도를 줄이고 서비스 수명을 연장하며 교체 비용을 낮춥니다. |
| 뛰어난 화학적 특성 | 인장 강도 ≥40 MPa; 높은 충격 강도; 우수한 파단 신율; 약간의 지반 정착에 적응할 수 있습니다. | 충격/변형에 저항하고 설치 후 파이프라인 손상 위험을 줄입니다. |
| 고효율 반송 | 부드러운 내벽(마찰계수 0.009, 강관 0.017); 최소한의 유체 저항. | 매체 운송 효율성을 향상시키고 펌프/전력 장비의 에너지 소비를 줄입니다. |
| 가볍고 쉬운 설치 | 밀도 1.4g/cm²(강의 ~1/5, 주철의 1/6); 빠른 연결을 지원합니다. | 인건비/장비 비용을 낮추고 프로젝트 일정을 단축합니다. |
| 위생적이고 친환경적입니다. | 무연 생산; 중금속/유해 물질의 침출이 없습니다. GB/T 10002.1-2006 위생 표준을 준수합니다. | 식수 안전을 보장합니다. 식품/의료용 청정 환경에 적합합니다. |
| 매우 긴 서비스 수명 | 매장된 시기: >50년; 노출(UV 억제제 사용): >30년. | 장기적인 이익을 위한 일회성 투자; 수명주기 비용을 줄입니다. |
| 비용 효율성 | 제어 가능한 재료비 + 낮은 유지 관리; 스테인리스강 파이프에 비해 전체 비용이 40% 이상 절감됩니다. | 품질과 예산의 균형을 유지합니다. ROI를 향상시킵니다. |
| 제품명 | UPVC 리듀싱 티 |
| 사양 가능 | 1/2"-16" |
| SDR/압력 등급 | Pn10 / lim16 |
| 사용할 재료 | 100% 버진 원료 |
| 사용 가능한 색상 | 어두운 색상 또는 요청 시 사용자 정의 가능. |
| 포장방법 | 부대 또는 판지에서 |
| MOQ | 협상 가능 |
| 생산 리드타임 | 20피트 컨테이너의 경우 7~10일, 40피트 컨테이너의 경우 10~15일. |
| 보증 기간 | 일반 사용 시 1년 |
| 지불 기간 | 보자마자 T/T 또는 LC |
| FOB 선적항 | 중국 상하이 |
| 원산지 | 창저우, 중국 |
에서

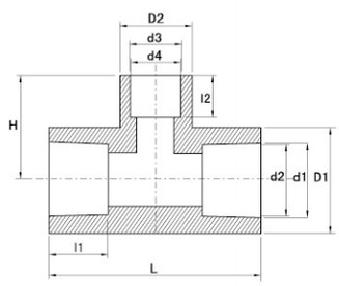

| 크기 | D1 | D2 | d1 | d2 | d3 | d4 | L | I1 | 12 | H |
| 25*25*20 | 32.50 | 30.00 | 25.3 | 25 | 20.3 | 20 | 69.0 | 19.0 | 16.0 | 34.0 |
| 32*32*20 | 44.00 | 30.00 | 32.3 | 32 | 20.3 | 20 | 84.0 | 22.0 | 16.0 | 40.0 |
| 32*32*25 | 44.00 | 36.00 | 32.3 | 32 | 25.3 | 25 | 89.0 | 22.0 | 19.0 | 45.0 |
| 40*40*20 | 54.00 | 30.00 | 40.3 | 40 | 20.3 | 20 | 77.0 | 26.0 | 16.0 | 49.0 |
| 40*40*25 | 54.00 | 36.00 | 40.3 | 40 | 25.3 | 25 | 93.0 | 26.0 | 19.0 | 48.5 |
| 40*40*32 | 54.00 | 44.00 | 40.3 | 40 | 32.3 | 32 | 100.0 | 26.0 | 22.0 | 51.5 |
| 50*50*20 | 61.00 | 30.00 | 50.3 | 50 | 20.3 | 20 | 97.0 | 31.0 | 16.0 | 50.0 |
| 50*50*25 | 61.00 | 36.00 | 50.3 | 50 | 25.3 | 25 | 103.0 | 31.0 | 19.0 | 52.0 |
| 50*50*32 | 61.00 | 44.00 | 50.3 | 50 | 32.3 | 32 | 110.0 | 31.0 | 22.0 | 55.0 |
| 50*50*40 | 61.00 | 54.00 | 50.3 | 50 | 40.3 | 40 | 117.0 | 31.0 | 26.0 | 57.5 |
| 63*63*20 | 75.50 | 30.00 | 63.3 | 63 | 20.3 | 20 | 105.0 | 38.0 | 16.0 | 57.0 |
| 63*63*25 | 75.50 | 36.00 | 63.3 | 63 | 25.3 | 25 | 110.0 | 38.0 | 19.0 | 58.5 |
| 63*63*32 | 75.50 | 44.00 | 63.3 | 63 | 32.3 | 32 | 117.0 | 38.0 | 22.0 | 62.0 |
| 63*63*40 | 75.50 | 54.00 | 63.3 | 63 | 40.3 | 40 | 125.0 | 38.0 | 26.0 | 64.5 |
| 63*63*50 | 75.50 | 61.00 | 63.3 | 63 | 50.3 | 50 | 135.0 | 38.0 | 31.0 | 70.0 |
| 75*75*20 | 89.00 | 30.00 | 75.4 | 75 | 20.3 | 20 | 129.0 | 44.0 | 16.0 | 62.5 |
| 75*75*25 | 89.00 | 36.00 | 75.4 | 75 | 25.3 | 25 | 129.0 | 44.0 | 19.0 | 65.5 |
| 75*75*32 | 89.00 | 44.00 | 75.4 | 75 | 32.3 | 32 | 140.0 | 44.0 | 22.0 | 67.0 |
| 75*75*40 | 89.00 | 54.00 | 75.4 | 75 | 40.3 | 40 | 163.0 | 44.0 | 26.0 | 71.0 |
| 75*75*50 | 89.00 | 61.00 | 75.4 | 75 | 50.3 | 50 | 163.0 | 44.0 | 31.0 | 75.0 |
| 75*75*63 | 89.00 | 75.50 | 75.4 | 75 | 63.3 | 63 | 163.0 | 44.0 | 38.0 | 80.0 |
| 90*90*32 | 105.50 | 44.00 | 90.5 | 90 | 32.3 | 32 | 139.0 | 51.0 | 22.0 | 71.0 |
| 90*90*50 | 105.50 | 61.00 | 90.5 | 90 | 50.3 | 50 | 190.0 | 51.0 | 31.0 | 84.0 |
| 90*90*63 | 105.50 | 75.50 | 90.5 | 90 | 63.3 | 63 | 190.0 | 51.0 | 38.0 | 90.0 |
| 90*90*75 | 105.50 | 89.00 | 90.5 | 90 | 75.4 | 75 | 190.0 | 51.0 | 44.0 | 96.5 |
| 110*110*32 | 132.50 | 44.00 | 110.6 | 110 | 32.3 | 32 | 158.0 | 61.0 | 22.0 | 84.0 |
| 110*110*50 | 132.50 | 61.00 | 110.6 | 110 | 50.3 | 50 | 224.0 | 61.0 | 31.0 | 95.0 |
| 110*110*63 | 132.50 | 75.50 | 110.6 | 110 | 63.3 | 63 | 224.0 | 61.0 | 38.0 | 99.0 |
| 110*110*75 | 132.50 | 89.00 | 110.6 | 110 | 75.4 | 75 | 224.0 | 61.0 | 44.0 | 105.0 |
| 110*110*90 | 132.50 | 105.50 | 110.6 | 110 | 90.5 | 90 | 224.0 | 61.0 | 51.0 | 112.0 |
| 140*140*110 | 162.50 | 132.50 | 140.6 | 140 | 110.6 | 110 | 301.0 | 76.0 | 61.0 | 137.0 |
| 160*160*63 | 185.00 | 75.60 | 160.8 | 160 | 63.3 | 63 | 338.0 | 86.0 | 38.0 | 119.0 |
| 160*160*110 | 185.00 | 128.50 | 160.8 | 160 | 110.6 | 110 | 338.0 | 86.0 | 61.0 | 142.0 |
| 225*225*160 | 256.00 | 185.00 | 226.0 | 225 | 160.8 | 160 | 455.0 | 112.0 | 86.0 | 201.5 |
| 250*250*160 | 287.00 | 185.00 | 251.0 | 250 | 160.8 | 160 | 496.0 | 132.0 | 86.0 | 201.5 |
| 250*250*225 | 287.00 | 256.00 | 251.0 | 250 | 226.0 | 225 | 496.0 | 132.0 | 112.0 | 201.5 |
| 315*315*225 | 356.50 | 316.00 | 316.0 | 315 | 226.0 | 225 | 620.0 | 164.0 | 112.0 | 271.5 |
| 315*315*250 | 356.50 | 316.00 | 316.0 | 315 | 251.0 | 250 | 620.0 | 164.0 | 132.0 | 291.5 |

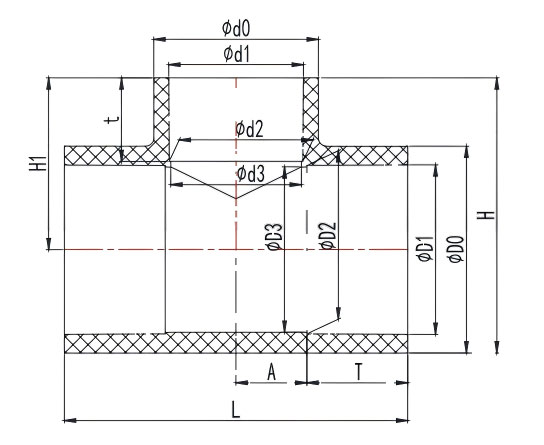

ANSI
| 크기 | D0 | d0 | D1 | D2 | d1 | d2 | D3 | d3 | T | t | A | H | H1 | L |
| 3/4*1/2 | 36.10 | 33.40 | 26.87 | 26.57 | 21.54 | 21.23 | 22.50 | 17.00 | 25.40 | 22.22 | 16.67 | 53.18 | 34.13 | 84.00 |
| 1*1/2 | 44.40 | 33.40 | 33.65 | 33.27 | 21.54 | 21.23 | 29.00 | 17.00 | 28.58 | 22.22 | 20.66 | 64.42 | 42.22 | 84.00 |
| 1*3/4 | 44.40 | 36.10 | 33.65 | 33.27 | 26.87 | 26.57 | 29.00 | 22.50 | 28.58 | 25.40 | 20.66 | 67.09 | 44.89 | 90.00 |
| 1-1/4*3/4 | 53.90 | 36.10 | 42.42 | 42.04 | 26.87 | 26.57 | 38.00 | 22.50 | 31.75 | 25.40 | 20.67 | 75.15 | 48.36 | 93.00 |
| 1-1/4*1 | 53.90 | 44.40 | 42.42 | 42.04 | 33.65 | 33.27 | 38.00 | 29.00 | 31.75 | 28.58 | 24.17 | 82.60 | 55.81 | 100.00 |
| 1-1/2*1/2 | 61.32 | 30.30 | 48.56 | 48.11 | 21.54 | 21.23 | 43.00 | 17.00 | 34.93 | 22.22 | 17.90 | 80.00 | 49.34 | 97.00 |
| 1-1/2*3/4 | 61.32 | 36.10 | 48.56 | 48.11 | 26.87 | 26.57 | 43.00 | 22.50 | 34.93 | 25.40 | 16.30 | 82.90 | 52.24 | 103.00 |
| 1-1/2*1 | 61.32 | 44.40 | 48.56 | 48.11 | 33.65 | 33.27 | 43.00 | 29.00 | 34.93 | 28.58 | 19.70 | 85.90 | 55.24 | 110.00 |
| 1-1/2*1-1/4 | 61.32 | 53.90 | 48.56 | 48.11 | 42.42 | 42.04 | 43.00 | 38.00 | 34.93 | 31.75 | 27.50 | 88.46 | 57.80 | 117.00 |
| 2*1/2 | 75.80 | 30.30 | 60.63 | 60.17 | 21.54 | 21.23 | 55.00 | 17.00 | 38.10 | 22.22 | 14.40 | 93.80 | 55.90 | 105.00 |
| 2*3/4 | 75.80 | 36.10 | 60.63 | 60.17 | 26.87 | 26.57 | 55.00 | 22.50 | 38.10 | 25.40 | 16.60 | 97.40 | 59.50 | 110.00 |
| 2*1 | 75.80 | 44.40 | 60.63 | 60.17 | 33.65 | 33.27 | 55.00 | 29.00 | 38.10 | 28.58 | 20.20 | 99.80 | 61.90 | 117.00 |
| 2*1-1/4 | 75.80 | 53.90 | 60.63 | 60.17 | 42.42 | 42.04 | 55.00 | 38.00 | 38.10 | 31.75 | 24.40 | 102.50 | 64.60 | 125.00 |
| 2*1-1/2 | 75.80 | 61.32 | 60.63 | 60.17 | 48.56 | 48.11 | 55.00 | 43.00 | 38.10 | 34.93 | 16.60 | 97.40 | 59.50 | 110.00 |
| 2-1/2*1-1/2 | 89.80 | 61.32 | 73.38 | 72.85 | 48.56 | 48.11 | 67.50 | 43.00 | 44.45 | 34.93 | 20.00 | 107.90 | 63.00 | 130.00 |
| 2-1/2*2 | 89.80 | 75.80 | 73.38 | 72.85 | 60.63 | 60.17 | 67.50 | 55.00 | 44.45 | 38.10 | 36.85 | 124.40 | 79.50 | 163.00 |
| 3*1-1/2 | 106.10 | 61.32 | 89.31 | 88.70 | 48.56 | 48.11 | 83.00 | 43.00 | 47.63 | 34.93 | 44.85 | 139.15 | 86.10 | 185.00 |
| 3*2 | 106.10 | 75.80 | 89.31 | 88.70 | 60.63 | 60.17 | 83.00 | 55.00 | 47.63 | 38.10 | 47.80 | 141.95 | 88.90 | 190.00 |
| 3*2-1/2 | 106.10 | 89.80 | 89.31 | 88.70 | 73.38 | 72.85 | 83.00 | 67.50 | 47.63 | 44.45 | 47.80 | 148.35 | 95.30 | 190.00 |
| 4*2 | 132.30 | 75.80 | 114.80 | 114.10 | 60.63 | 60.17 | 106.00 | 55.00 | 57.15 | 38.10 | 51.00 | 166.65 | 100.50 | 224.00 |
| 4*2-1/2 | 132.30 | 89.80 | 114.80 | 114.10 | 73.38 | 72.85 | 106.00 | 67.50 | 57.15 | 44.45 | 51.00 | 171.40 | 105.25 | 224.00 |
| 4*3 | 132.30 | 106.10 | 114.80 | 114.10 | 89.31 | 88.70 | 106.00 | 83.00 | 57.15 | 47.63 | 51.00 | 177.90 | 111.75 | 224.00 |
| 5*4 | 162.60 | 132.30 | 141.80 | 141.00 | 114.80 | 114.10 | 133.00 | 106.00 | 75.00 | 57.15 | 76.50 | 219.60 | 138.30 | 303.00 |
| 6*2 | 191.80 | 75.80 | 168.80 | 168.00 | 60.63 | 60.17 | 160.00 | 55.00 | 77.10 | 38.10 | 87.00 | 237.80 | 141.90 | 328.00 |
| 6*4 | 191.80 | 132.30 | 168.80 | 168.00 | 114.80 | 114.10 | 160.00 | 106.00 | 77.10 | 57.15 | 79.00 | 219.00 | 123.10 | 330.00 |
| 8*6 | 247.00 | 191.80 | 219.80 | 218.70 | 168.80 | 168.00 | 208.00 | 160.00 | 101.00 | 77.10 | 105.50 | 311.75 | 188.50 | 435.00 |
| 10*6 | 306.00 | 191.80 | 273.80 | 272.70 | 168.80 | 168.00 | 262.50 | 160.00 | 131.00 | 77.10 | 78.00 | 394.75 | 242.00 | 520.00 |
| 10*8 | 306.00 | 247.00 | 273.80 | 272.70 | 219.80 | 218.70 | 262.50 | 208.00 | 131.00 | 101.00 | 130.00 | 369.55 | 216.80 | 520.00 |
| 12*8 | 363.20 | 247.00 | 324.60 | 323.50 | 219.80 | 218.70 | 313.00 | 208.00 | 157.00 | 101.00 | 139.25 | 447.10 | 265.50 | 620.00 |
| 12*10 | 363.20 | 306.00 | 324.60 | 323.50 | 273.80 | 272.70 | 313.00 | 262.50 | 157.00 | 127.00 | 139.25 | 475.10 | 293.50 | 620.00 |
고품질 원료는 고품질 파이프의 초석입니다. 우리는 원자재 선택에 있어 최고의 업계 표준을 지속적으로 준수하여 제품 성능에 대한 첫 번째 방어선을 보장합니다.
1. 원재료 공급원 및 기준
핵심 원자재는 세계적으로 유명한 화학회사(XX Chemical, XX Group 등)에서 공급됩니다. 우리는 순도 ≥99.5%의 순수 UPVC 수지를 사용하여 재활용 또는 재생 재료를 거부합니다.
모든 원자재는 SGS 및 ISO와 같은 권위 있는 기관에서 테스트를 거쳤으며 GB/T 5761-2018, "현탁 처리된 범용 폴리염화비닐 수지"를 준수하여 균일한 수지 분자량 분포와 0.1% 이하의 불순물 함량을 보장합니다.
2. 과학적으로 배합된 보조재료
우리는 수입된 항산화제, 안정제, UV 억제제 및 기타 보조 재료를 사용하며 첨가량은 엄격하게 통제됩니다(예: 안정제 첨가는 0.3%-0.5%로 정확하게 유지됩니다). 이는 유해 물질의 방출을 방지하면서 제품의 노화 및 분해에 대한 저항성을 보장합니다.
Virgin UPVC 수지의 고순도와 보조 재료의 과학적 비율은 파이프라인의 내식성, 기계적 강도 및 위생 안전성을 직접적으로 결정합니다.
